低阻力倒流防止器LHS743XDN65DN50長寬高尺寸數據

安裝低阻力倒流防止器LHS743XDN65DN50需要知道具體的低阻力倒流防止器尺寸多長多高多寬?？磮D紙都不放心，測量實物的照片才放心。

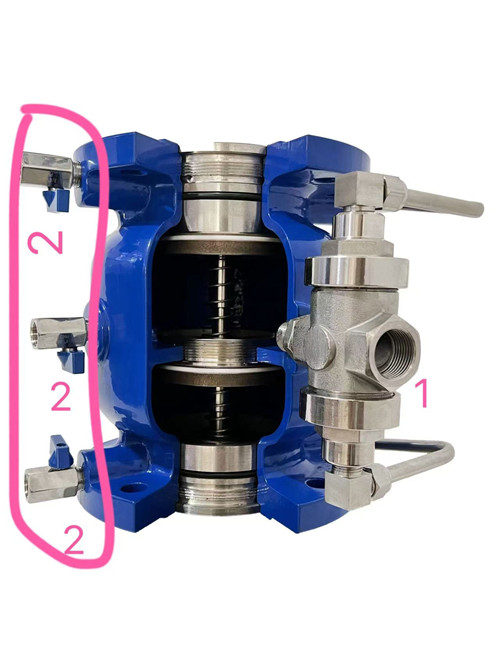

為了方便你理解測量的尺寸是哪到哪，先個一個整個產品解剖圖，我在上面標上部件序號，這樣直觀理解數據是哪到哪的。并把這個部件的功能作用到簡單的介紹。

低阻力倒流防止器LHS743X各部件功能：

右側一個是那個排空閥腔中間排空空氣，能實現低阻力。左側那三個球閥，算是檢修。能知道哪一道止回不止回。如果那個打開哪個球閥，那個長流水就能知道哪一個球閥不止回。

正中間那個一號，那個一停泵水泄出來，正中間就是成空的了，形成那個空氣隔斷。

用戶要求測量這些數據的目的，我覺的是現場空間小，擔心這個低阻力倒流防止器LHS743X安裝時地方小放不開。這樣想是對的，看看實物到底是多大尺寸，這樣放心，好調對空間。如果空間允許就裝這個型號的低阻力倒流防止器LHS743X，如果空間受限可以安裝其他款的倒流防止器功能差不多一樣的。

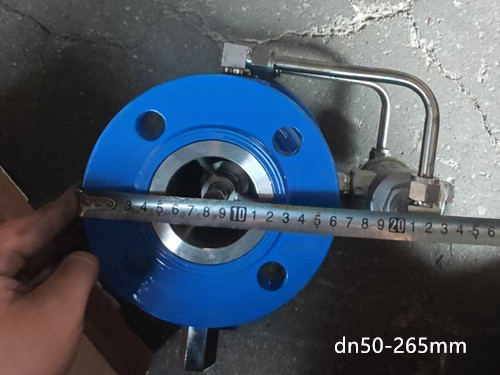

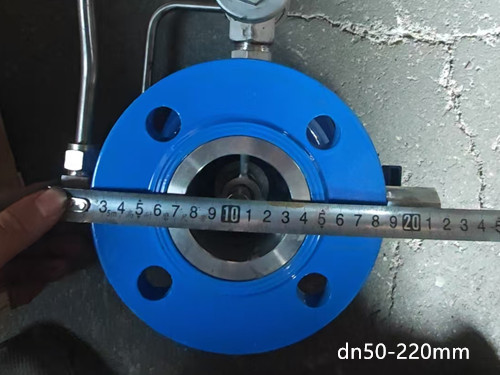

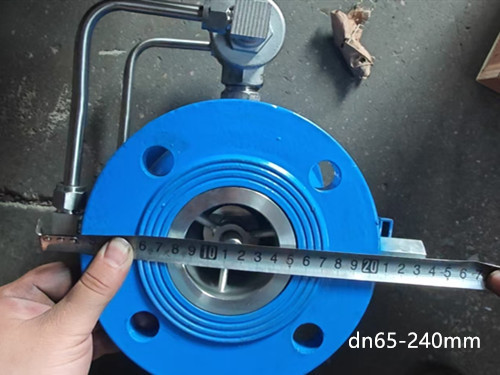

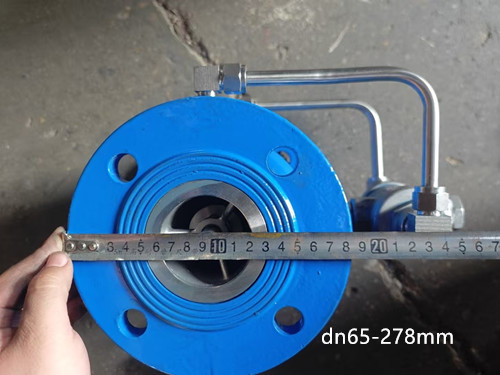

我們測量三個尺寸：1.產品結構長度；2.產品兩個面寬度。
