多功能三合一角式止回閥，角式止回閥
作為在流體控制深耕十余年的閥門專家，給大家推薦一款開創性的產品——多功能三合一角型止回閥。這種創新設計集成了止回、截止和節流功能，核心優勢重新定義了工業閥門。它在500+個化工、市政和能源項目中實現了零事故運營，為客戶平均降低了綜合成本。
多功能三合一角式止回閥顛覆傳統的集成設計
傳統的管道系統需要安裝三個裝置:止回閥、截止閥和節流閥，它們占據三倍的空間。我們的多功能多功能三合一角式止回閥結構集三種功能于一體。以DN150口徑為例，閥體長度僅為390mm，相比傳統方案節省60%的空間。該設計特別適用于空間有限的舊管網改造工程。某石化企業在不擴建泵房的情況下，通過換閥門實現了產能提升。
多功能三合一角式止回與普通止回閥的區別
| 對比維度 | 普通止回閥 | 三合一角式止回閥 |
| 核心功能 | 單一止回 | 止回 + 截止 + 節流（三功能集成） |
| 結構復雜度 | 簡單（僅止回組件） | 復雜（含節流手柄、截止閥瓣） |
| 適用場景 | 單純防倒流需求 | 需流量調節、檢修截斷的系統 |
| 成本 | 低（價格約為三合一的 1/3~1/2） | 高（功能集成溢價明顯） |

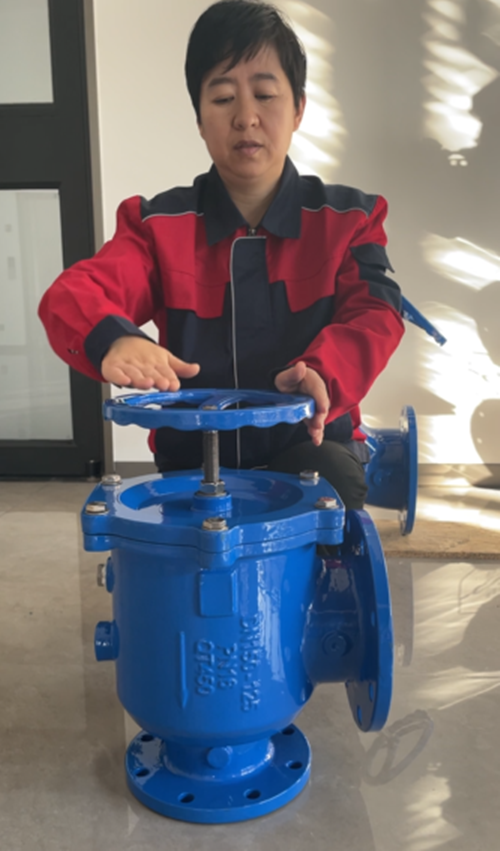

多功能三合一角式止回閥產品介紹
多功能三合一角式止回閥是一種具有直角轉彎流道的止回閥，屬于自動閥的范疇。其產品功能包括防止回流污染、控制水錘沖擊、調節管網流量。它依靠介質流動的動能自動開啟，防止介質回流。它廣泛應用于需要防止流體回流的管道系統中。
多功能三合一角式止回閥結構和工作原理
多功能三合一角式止回閥物理結構
直角閥體:和出口呈90°直角布置，類似于字母“L”，與直通式止回閥的直流通道不同。
2.核心組件: 閥瓣:升降彈簧式。閥座:橡膠軟密封。彈簧:協助閥瓣關閉，適用于低壓或小口徑場合，減少水錘沖擊。
3.多功能三合一角式止回閥工作過程
正向流動:介質從一端以直角流入，推動閥瓣克服重力或彈簧力而開啟，平穩地通過閥體。
反向關閉:當介質回流時，閥瓣在自身重力、彈簧力或流體壓力的作用下關閉，緊緊地貼在閥座上，防止回流。
4.核心功能:優勢和局限性
A.<>多功能三合一角式止回閥節省空間:直角結構適用于狹窄的安裝環境(如墻壁轉角處和設備轉角處)，比直通式止回閥節省30%至50%的水平空間，尤其適用于高層建筑立管、船舶艙室等場景。
B.多功能三合一角式止回閥靈活安裝:
a.支持垂直安裝(流向自下而上)和水平安裝(閥盤軸線水平)，但需要閥盤啟閉方向與重力一致，以免卡死。
b.口徑限制:常見規格從DN150到DN900。
c.中等適應性:含有大顆粒雜質(顆粒尺寸>2mm)的流體容易堵塞閥瓣，需要使用過濾器。
